Custom G&G M14

После долгих изысканий и выяснений причины стойкой нелюбви к поршням начиная с 120-й пружины, отсутствия компрессии, решения всех этих проблем в итоге, не отыграв и 2-х игр ее крадут у хозяина из дома (о чем я писал на первой странице сего сайта). И вот, произошло то, что в нашей стране привыкли называть "чудом" - ее вернули законному владельцу. А впрочем, лучше все по порядку...

Custom G&G M14 Custom G&G M14

Изначально, как уже упоминалось выше к винтовке было требование - не меньше 170 м.с. на выходе. Вроде как снайперская винтовка, и меньше ну никак, потому как влом из окопа вылезать... :) Впрочем данное желание возникает чуть ли не каждого второго играющего, особенно этим страдают новички играющие с базой и получившие первый раз из "мощного" тюна на недосягаемой для них дистанции. Но, это уже отдельная тема для разговора, и тут мы ее затрагивать не будем. Кому интересно, велкам на форум www.airsoftgun.ru. Однако вернемся к нашим баранам, прошу прощения, т.е. к нашей винтовке...

Custom G&G M14

Сразу отмечу, что данная процедура производилась буквально накануне открытия сезона 2006 г., посему нетрудно догадаться, что все происходило в атмосфере хронического недосыпа, легкой нервозности и спешки. Ко всему прочему, данный тип привода еще не тюнился, в следствии его новизны, т.е. опыта по тюнингу именно данной модели был ноль. Как впрочем и нужных запчастей на тот момент для данного бокса. На момент написания статьи, кол-во запчастей для тюнинга G&G M14 так особо и не увеличилось...

Custom G&G M14

Вообщем прелюдия к более серьезным работам была такова: после замены родных пластиковых втулок на стальные 7 мм, цилиндра, головы цилиндра, ноззла, пружины на S150 (для начала было решено не рисковать и не ставить S170 гардер), набор шестерни + поршень прометей для 190 тюнинга, двигатель маруй 1000-й, после серии выстрелов при проверке работы бокса вырвало переднюю стенку у поршня. Посетовав на брак, поставил еще один. Так, быстрой и легкой смертью погибли два прометеевских поршня...



Custom G&G M14 Custom G&G M14

Решив более не рисковать поршнями (все равно прометеевских больше небыло), была установлена пружина гардеровская S130. И установлен системовский поршень. В отличии от прометеевского он жил чуть дольше, после чего ему благополучно оторвало первый зуб, с корнем. Так умерло долгой и мучительной смертью еще три поршня, один гардеровский синий и два красных система.



Custom G&G M14 Custom G&G M14

Между их короткими жизнями были выявлены глюки с неподачей шаров, некомпрессий, и еще несколько мелких багов. В итоге промучившись всю ночь, вроде как, один из подопытных поршней умирать не собирался, и даже присутствовала более, менее приемлемая компрессия для данной пружины. На чем порешили пока остановится и продолжить изыскания уже после игры. Поршень попался коварный, и сдох с теми же симптомами, естественно в самый неподходящий момент, во время того самого памятного штурма бункера самоубийцами...



Custom G&G M14 Custom G&G M14

И так, теперь более серьезно и без стеба. В качестве основы была взята G&G M14 тайваньской фирмы G&G Arnament. Так как на момент покупки выбирать было практически не изчего. М14 от Marui появилась в Москве значительно позже чем G&G. Поэтому купили что было.



Custom G&G M14 Custom G&G M14

Вкратце о базе. Тайваньские инженеры спроектировали свою винтовку максимально приближенную к боевой. Как по отдельным элементам, так и по способу сборки разборки. Внешний ствол, мушка с пламегасителем, имитация газоотводной системы и возвратной пружины затвора реализовано почти один в один как у боевой. Так же они не стали особо заморачиватся при разработке внутренней начинки.



Custom G&G M14 Custom G&G M14

Например камера хоп-апа полностью содрана с маруевской от AUG'а, поганенько так содрана надо заметить хоть и силуминовая. Бокс полностью свой. Отлит из силумина. На вид выглядит достаточно внушительно. Особенно его передняя часть с ребрами жесткости. Наводит сразу на мысль как бы собрать на нем мегатюнинг. Как оказалось в последствии тоже с багом, но об этом чуть ниже.



Custom G&G M14 Custom G&G M14

Бокс рассчитан на стандартные шестерни используемые в большинстве AEG'ов. Втулки 7 мм, выполненные из достаточно прочного пластика серобелого цвета. Цилиндр, поршень, голова поршня аналогичны стандартным, те же что ставят на G&G М серию. Ноззл аналог для AUG'а. Направляющая для 7-го бокса аналог маруевскому в собственном исполнении. Голова цилиндра, таппет полностью свои, аналоги можно не искать. Разве что голова цилиндра, выполнена так же как для 6-й версии бокса (Thomson, P90), но существенно короче, требует доработки. Что и было сделано с гардеровской головой цилиндра. Контактная группа, движок тоже производства G&G.



Custom G&G M14 Custom G&G M14

Очень интересно решили крепление моторной рамы к боксу. Она подвижная по радиусу моторной шестерни где то на 15 градусов. Сделано видимо для более удобной сборки разборки привода.



Бокс Custom G&G M14 с правой стороны Бокс Custom G&G M14 с левой стороны

Как уже упоминалось в предыстории, во время установки тюнинга были замечены "плавающие" баги которые периодически вылезали в процессе эксплуатации винтовки: неподача шаров из бункера, пропадание компрессии, и самое неприятное это стабильный отрыв первого зуба поршня. В течении недельных экспериментов, замеров и переточек деталей было выяснено, что ось секторной шестерни смещена чуть вперед и вниз, на каких то 0,7 мм. Из-за чего первый зуб секторной шестерни зацеплялся с поршневой не полностью, а буквально за его край. В следствии чего при относительно небольшом настреле на очередях его просто ломало. Не знаю все такие боксы, или это из первой партии такой, но вроде пока о такой проблеме ни от кого больше не слышал. Проблема со сломанным зубом была устранена, но было решено все равно не ставить более мощную пружину дабы не испытывать судьбу. К тому же на 130-й системовской пружине на выходе было 142 м.с., что и так весьма неплохо.



<Бокс Custom G&G M14

Что было установлено в конечном итоге из запчастей.
Из имеющихся в продаже:
1. Шестерни - Prometheus Triple Torque Gear Set
2. Пружина - Systema Irregular-Pitch Spring M130 for all AEGs
3. Цилиндр - Area 1000 Teflon Cylinder for M16A1/A2/VN
4. Голова цилиндра - Guarder Steel Cylinder Head for Ver. 6 Gearbox (с ее последующей доработкой)
5. Голова поршня - Guarder Aluminium Piston Head for AEGs
6. Поршень - Systema Poly Carbonate Piston ( Half Gear )
7. Электродвигатель - Marui Hyper 1000S Motor for AK/AUG/36C
8. Внутренний стволик - Prometheus 6.03 EG Barrel for M16A1/A2/VN/AUG (509mm)
9. Резинка хоп-апа - Guarder Improved Hop Bucking (70)
10. Направляющая пружины - Guarder Ball Bearings Spring Guide for Ver.7 Gearbox (M14)

Пришлось делать самому:
1. 7 мм стальные втулки (средняя и моторная), бронзовые со смещенными осями (для секторной).
2. Стальной таппет.
3. Латунный ноззл.

Дополнительно из аксессуаров:
1. Mount Base for M14 - от боевой винтовки.
2. Guarder 1x30 Reflex Red Dot Sight with AP Mount
3. Защитный кожух ствола от винтовки M14 Full Metal Assault Rifle Gas Blow Back Version
4. Мушка с пламегасителем от винтовки M14 Full Metal Assault Rifle Gas Blow Back Version
5. Изготовленное на заказ деревянное ложе.



Hop-up Custom G&G M14 Hop-up Custom G&G M14

Родной хоп-ап пришлось полностью растачивать и точить пистон из латуни с меньшим внутренним диаметром для устранения потери компрессии. К немуже был выточен и свой ноззл из того же материала. За счет чего были устранены паразитные колебания ноззла в камере хоп-апа при его подаче.



Бокс Custom G&G M14 Бокс Custom G&G M14

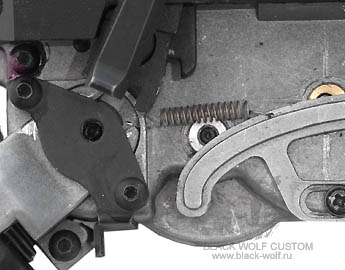

Был изготовлен стальной таппет и усилена возвратная пружина для него. Интересно что часть пружин используемых в боксе с трудом выполняли свои функции, и их пришлось менять на более жесткие. Например возвратная пружинка используемая в контактной группе должна была еще до кучи возвращать в исходное положение толкатель спускового крючка. На что ее жесткости было явно не достаточно. Но даже после ее замены на более жесткую пришлось дополнительно ставить еще одну пружину (фото под текстом с лева) после чего данная система стала функционировать как положено.



Бокс Custom G&G M14 Custom G&G M14

ТТХ



Категория ......... Винтовка
Тип ......... AEG
Производитель ......... Custom
Тип Gear Box ......... G&G M14 (7)
Аккумулятор ......... Large Type 9,6 B. 1850 mA
Масса неснаряженного ......... 3890 гр.
Масса полностью снаряженного* ......... 4925 гр.
Общая длина ......... 1120 мм
Длина внутреннего стволика ......... 509 мм
Способ ведения огня ......... одиночный-автоматический
Прицельная дальность (примерно) ......... 50-70 метров
Начальная скорость шарика 0,20 гр. ......... 135 м/c (442.9 fps)**
Скорострельность ......... 660 в/мин.***
Вместимость стандартного магазина (бункер) ......... 450 шар.
Вес стандартного магазина (бункер) ......... 249 гр.
Тип электродвигателя ......... Marui EG1000
Возможность тюнинга ......... Да
Дополнительные аксессуары ......... Guarder 1x30 Reflex Red Dot Sight with AP Mount

* аккумулятор, магазин, коллиматор, шары.
**Скорость замерялась на момент написания статьи, на момент изготовления она равнялась 142 м.с.
***Замер скорострельности производился с помощью Satellite BB Checker.



Custom G&G M14 Custom G&G M14

Так же надо обратить внимание на то, что толкатель спускового крючка выполнен из силумина, и достаточно тонкий по толщине, из-за чего при нажатии на спусковой крючок загиб контактирующий с ним постепенно деформируется. И замыкание контактной группы происходит в самом конце нажатия спускового крючка, а бывает что требуется и большее усилие для нажатия на него. Лечится простым возвращением в исходное состояние плоскогубцами. Только аккуратно, не переусердствуйте, уж больно хрупок материал. Видимо поэтому эта деталь есть в продаже на WGC, но все в том же базовом варианте.



Custom G&G M14 Custom G&G M14

Контактная группа кстати тоже хлипковата, поэтому на винтовку был установлен мосфетовский электронный ключ BTS555, во избежание выгорания выше упомянутых и системовская проводка. Он достаточно свободно разместился под двигателем. При сборке разборке никаких проблем с ним не возникло. Двигатель тоже сразу поменяли на всякий случай имея печальный опыт с двигателями этой же фирмы еще на М4А1 при установке тюнинга.



Custom G&G M14 Custom G&G M14

При сборке/разборке, а точнее при непосредственном вынимании блока "УСМ". Дело в том, что защелка за которую цепляется спусковая скоба выполнена из очень тонкой стальной пластины (она видна на фото где была установлена дополнительная пружина чуть левее и ниже), которая легко деформируется и в конечном итоге может просто сломаться. Поменять ее будет весьма проблематично - нет в продаже, хотя изготовить ее из другого материала вполне можно.



Custom G&G M14 Custom G&G M14

С внутренностями вроде покончили, теперь перейдем к внешней части вопроса. Хозяин винтовки изначально хотел получить полный эксклюзив во всех отношениях. Мегатюнинг и максимально приближенную по внешнему виду к боевой винтовке из всем известного фильма Black Hawk Down. Если с первым не очень получилось, то тут был достигнут максимальный эффект. Для этого было затрачено не мало усилий и времени.



Custom G&G M14 Custom G&G M14

В первую очередь было заказано деревянное ложе в Магнитогорске, которое пришло практически к открытию сезона, что и явилось причиной конечной сборки накануне практически отъезда на полигон. Была выслана сама винтовка и ложе от боевой. Которое было снято с CUSN M14 Full Metal Assault Rifle Gas Blow Back Version для максимального повторения внешних форм и нанесения на нее родных клейм. С чем они очень успешно справились, есть небольшие огрехи, но для первого экземпляра очень даже. Клейма выполнены практически один в один. Можно сравнить 1 и 2.



Custom G&G M14 Custom G&G M14

С пластикового ложе на деревянный был полностью перенесен металлический узел курковой группы. Не без проблем как обычно. На заводе при закруичвании крепящих болтов для большей надежности еще и заклеили. Пришлось их высверливать и делать по новой уже для деревянного ложе. Ложе было изготовлено из массива ореха. При изготовлении к ложу по заказу хозяина винтовки была применена специальная технология старения которая применяется при изготовлении охотничьего оружия. То есть после двух трех игр ложе будет выглядеть так, как выглядело бы на реальном постоянно используемом оружии.



Custom G&G M14 Custom G&G M14

Для еще большего приближения к сходству с реальным боевым оружием, все с тойже винтовки CUSN M14 Full Metal Assault Rifle Gas Blow Back Version ставшей донором были сняты защитный кожух внешнего ствола и пламегаситель с мушкой. На винтовку G&G M14 встало как родное без проблем.



Custom G&G M14 Custom G&G M14

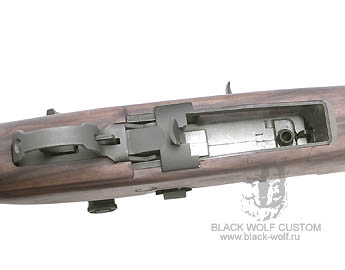

Я уже упоминал, что G&G M14 выполнена максимально приближенно к боевой в отличии от той же М14 изготовленной фирмой Marui, к сожалению не с качеством последней. При настройке хоп-апа отодвинув затвор и открыв тем самым доступ к камере хоп-апа не надо его постоянно держать, достаточно поставить его на затворную задержку, и спокойно отрегулировать хоп-ап. Что достаточно удобно.



Custom G&G M14 Custom G&G M14

Планка под оптику была приобретена родная. Так уж выходило что для боевого оружия получалось дешевле чем для страйкбольного. Правда при установке выяснилось, что резьба страйкбольного отличается от боевого. У тсрайкбольного резьба М4 то как у боевого М5. Пришлось перенарезать резьбу, но не очень удачно. Благо у него трехточечное крепление, так что с жесткостью крепления проблем не возникло.



Custom G&G M14 Custom G&G M14

В качестве прицела был куплен коллиматор Guarder 1x30 Reflex Red Dot Sight with AP Mount, который очень гармонично вписался в общий интерьер. Последним штрихом в сборке привода было увеличение батарейного отсека. При установке аккумулятора выяснилось что ларджовый аккумулятор не до конца влазит в отсек. Не хватало буквально каких то 10 мм. Надо сказать вручную выскребать из нутра специально обработанного и пропитанного каким то составом орехового дерева, удовольствие ниже среднего.



Custom G&G M14 Custom G&G M14

Вообщем в итоге получилась очень классная винтовка. Владелец винтовки очень ей доволен, правда с его вечным стремлением к совершенству боюсь работа над ней еще не закончена, а совершенству как известно нет предела. Я сам лично не сильно фанатею от таких больших винтовок. Но эту настолько приятно держать в руках. Видимо это из-за дерева, натурального, ближе к природе так сказать.



Custom G&G M14 Custom G&G M14

Р.S. Оставляю так сказть для истории, объявление размещенное после кражи сего девайса на первой страницы этого сайта (с первой страницы убрано как неактуальное):
Данная винтовка была украдена у хозяина две недели назад вместе с пистолетами SIG SAUER P226 и Beretta M92 оба пистолета в металле. У SIG SAUER P226 внешний ствол базовый пластик. У винтовки отличительные особенности - кожух текстолитовый от боевой винтовки, так же как и крепление под оптику, у центрального крепежного винта почти сорвана резьба, а также ложе деревянное изготовленное на заказ в Магнитогорске. С левой стороны под затворной задержкой есть небольшие разводы на дереве от ржавчины. Более подробные фотки выложу со статьей чуть позже. Если у кого то есть хоть какая то информация по ней, пожалуйста сообщите!

Alecson'у как обычно благодарности за представленную винтовку после ее благополучного возвращения, для возможности дописать по ней обзор.



Ссылки по теме:

Custom UN Company M14 Full Metal Sniper Rifle Gas Blow Back Version
Custom G&G M14 - The English version of the text
Автор, фото: Black Wolf
