Материалы

Тестовые замеры шаров 6 мм фирмы AIM Premium Grade - 0,2 г.

№№ Действительный размер шарика, мм (оптиметр) Разноразмер- ность по шару Кругломер Результаты взвешивания
min max Отклонения от округлости в диаметральном выражении (max - min)
1 5,93 5,94 0,01 0,025 0,2064
2 5,93 5,95 0,02 0,02 0,2094
3 5,93 5,96 0,03 0,025 0,2045
4 5,93 5,935 0,005 0,02 0,2049
5 5,935 5,96 0,025 0,025 0,2044
6 5,93 5,94 0,01 0,015 0,2066
7 5,93 5,94 0,01 0,015 0,2043
8 5,93 5,94 0,01 0,015 0,2009
9 5,92 5,94 0,02 0,03 0,2024
10 5,915 5,94 0,025 0,03 0,206




Предельные отклонения от среднего диаметра в % - 0,4
Максимальный диаметр в партии в мм - 5,960
Минимальный диаметр в партии в мм - 5,915
Среднее значение диаметра шара в мм - 5,936
Максимальное отклонение от округлости в мм - 0,03


Отклонения от заявленной массы в % - 2,49
Предельные отклония от средней массы в % - 2,16
Среднее отклонение в % - 0,83
Среднее отклонение в г.- 0,001696
Среднее значение массы в г. - 0,20498


Погрешность измерения диаметра ?= 0,005 мм. Эта величина погрешности объясняется тем, что нереально найти положение шарика (в пространстве) при нахождении минимального и максимального его размера.
Погрешность измерения круглости ?=0,002 мм.


AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade



1 2 3 4 5



AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade



6 7 8 9 10



Замеры производились на измерительном оборудовании:
1. Оптиметр вертикальный мод. ИКВ (с оптикатором)

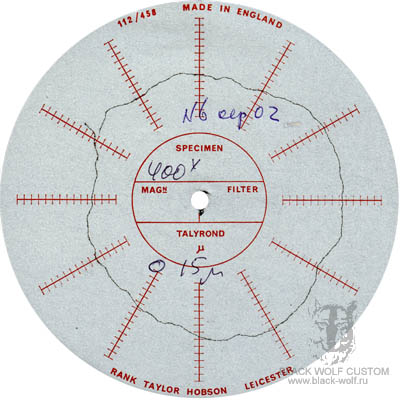

2. Кругломер с мод. 51, фирмы "TALYROND" (с воздушной присоской)





Шары для замеров представлены интернет магазином AIRSOFTMARKET.RU, официальным представителем компании AIM на территории России.


Автор, фото: Black Wolf
