Материалы

Тестовые замеры шаров 6 мм фирмы AIM Premium Grade - 0,25

№№ Действительный размер шарика, мм (оптиметр) Разноразмер- ность по шару Кругломер Результаты взвешивания
min max Отклонения от округлости в диаметральном выражении (max - min)
1 5,97 5,98 0,01 0,02 0,2464
2 5,965 5,975 0,01 0,015 0,2467
3 5,955 5,975 0,025 0,025 0,2465
4 5,96 5,97 0,025 0,025 0,2475
5 5,96 5,97 0,01 0,01 0,2458
6 5,96 5,98 0,01 0,01 0,2473
7 5,965 5,97 0,005 0,005 0,2457
8 5,965 5,975 0,01 0,01 0,2473
9 5,955 5,97 0,015 0,015 0,2456
10 5,955 5,975 0,02 0,02 0,2456



Предельные отклонения от среднего диаметра в % - 0,214
Максимальный диаметр в партии в мм - 5,980
Минимальный диаметр в партии в мм - 5,955
Среднее значение диаметра шара в мм - 5,968
Максимальное отклонение от округлости в мм - 0,025


Отклонения от заявленной массы в % - -1,42
Предельные отклония от средней массы в % - 0,42
Среднее отклонение в % - 0,26
Среднее отклонение в г.- 0,00064
Среднее значение массы в г. - 0,24646


Погрешность измерения диаметра ?= 0,005 мм. Эта величина погрешности объясняется тем, что нереально найти положение шарика (в пространстве) при нахождении минимального и максимального его размера.
Погрешность измерения круглости ?=0,002 мм.

Шарики 0,25-й серии сделаны в 2 раза лучше чем 0,20-е:
1. по форме
2. по разноразмерности как в нруппе, так и по каждому шарику
3. шарики серии 0,25 - больше по диаметру на 0,03 мм.



AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade



1 2 3 4 5



AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade AIM Premium Grade



6 7 8 9 10


Замеры производились на измерительном оборудовании:
1. Оптиметр вертикальный мод. ИКВ (с оптикатором)

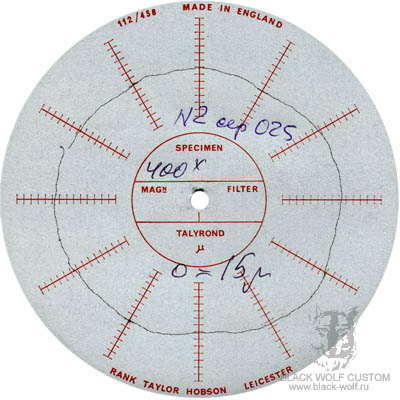

2. Кругломер с мод. 51, фирмы "TALYROND" (с воздушной присоской)





Шары для замеров представлены интернет магазином AIRSOFTMARKET.RU, официальным представителем компании AIM на территории России.


Автор, фото: Black Wolf
